کنترلر ویدئووال FPX500

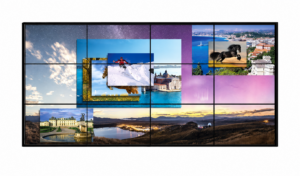

مدیریت همزمان 8 تصویر روی ویدئووال

FPX500 می‌تواند به‌طور همزمان 8 تصویر از سیگنال‌های مشابه یا متفاوت را روی صفحه‌های متصل‌به‌هم نمایش دهد. اندازه، مکان و رابطه ساختاری هر تصویر نیز به‌صورت مستقل قابل تنظیم است.

این قابلیت امکان طراحی چیدمان‌های مختلف تصویر را فراهم می‌کند و به کاربر اجازه می‌دهد منابع تصویری را متناسب با ساختار موردنظر روی ویدئووال مدیریت کند.

8 ورودی DVI-I با پشتیبانی از سیگنال‌های دیجیتال و آنالوگ

کنترلر FPX500 به 8 ورودی DVI-I مجهز است. بر اساس اطلاعات محصول، این ورودی‌ها می‌توانند سیگنال‌های زیر را دریافت کنند:

• DVI
• HDMI
• VGA
• CVBS

پشتیبانی از چند نوع سیگنال دیجیتال و آنالوگ از طریق ورودی‌های DVI-I، انعطاف بیشتری برای اتصال منابع تصویری مختلف ایجاد می‌کند.

فناوری اتصال هوشمند CrossInt و FST

FPX500 از فناوری اتصال هوشمند CrossInt استفاده می‌کند که برای اتصال صفحه‌نمایش طراحی شده است. در این ساختار، تمام ماژول‌های نمایشگر پیش از خروجی همزمان با فناوری FST قفل می‌شوند.

هدف از این فرایند، حذف نمایش ناهمزمان محتوا میان چندین ماژول و ایجاد هماهنگی در نمایش تصاویر روی ساختار چندنمایشگری است.

نگاشت درگاه‌های خروجی

کنترلر ویدئووال FPX500 از Output Port Mapping یا نگاشت درگاه خروجی پشتیبانی می‌کند. این قابلیت امکان اتصال معمولی 12 درگاه خروجی را بدون در نظر گرفتن موقعیت فیزیکی و منطقی نمایشگر فراهم می‌کند.

کاربر می‌تواند مکان‌های منطقی نمایشگرها را از طریق تجهیزات یا کلیدهای نرم‌افزاری تنظیم کند تا تصاویر ویدئووال مطابق چیدمان موردنظر نمایش داده شوند.

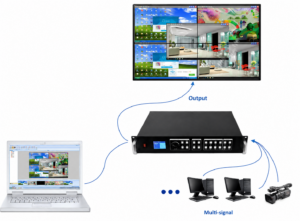

نظارت و کنترل از طریق اترنت و نرم‌افزار BeingHD

FPX500 امکان نظارت و کنترل از طریق پروتکل اترنت را فراهم می‌کند. کاربران می‌توانند با استفاده از نرم‌افزار BeingHD روی رایانه، سیگنال‌های لحظه‌ای کنترلر را مشاهده کنند.

این قابلیت شامل مشاهده تصاویر خروجی و پیش‌نمایش سیگنال‌های ورودی است و امکان ویرایش بصری الگوهای نمایش را فراهم می‌کند.

عملکرد نرم‌افزاری WYSIWYG (What You See Is What You Get) نیز به کاربر اجازه می‌دهد چیدمان نمایش را به‌صورت بصری تنظیم کند و نتیجه موردنظر را در ساختار ویدئووال پیاده‌سازی کند.

پردازش کامل تصویر با نرخ 60 هرتز

FPX500 خروجی‌های کامل 60 هرتزی ارائه می‌دهد. طبق اطلاعات محصول، این قابلیت برای رفع مؤثر هاله تصویر ناشی از وضعیت فریم پایین و ارائه تصاویر پویا، واضح و بدون بریدگی در نظر گرفته شده است.

تعویض یکپارچه سیگنال‌ها

FPX500 از انتقال و تعویض یکپارچه سیگنال پشتیبانی می‌کند. هنگام تغییر منابع، امکان استفاده از جلوه محوشدن یا تغییر فوری یکپارچه وجود دارد.

این قابلیت برای حذف مواردی مانند قاب سیاه یا صفحه آبی هنگام تغییر سیگنال در نظر گرفته شده است.

تنظیم سریع از پنل جلویی

برای انجام تنظیمات اولیه و سریع الزاماً نیازی به نصب نرم‌افزار نیست. FPX500 دارای کلیدهای کنترلی و صفحه‌نمایش رنگی روی پنل جلویی است که امکان انجام تنظیمات مستقیم از روی دستگاه را فراهم می‌کند.

ساخت و مدیریت ویدئووال LCD

پشتیبانی از اتصال دلخواه تا 12 نمایشگر LCD، نمایش همزمان 8 تصویر و قابلیت تنظیم مستقل اندازه و موقعیت تصاویر، FPX500 را برای مدیریت ساختارهای ویدئووال LCD قابل استفاده می‌کند.

سیستم‌های چندنمایشگری DLP

این کنترلر علاوه بر LCD، از اتصال نمایشگرهای DLP نیز پشتیبانی می‌کند. بنابراین در پروژه‌هایی که ساختار نمایش چندگانه مبتنی بر DLP موردنظر است نیز می‌توان از قابلیت‌های FPX500 استفاده کرد.

پروژه‌های دارای چند منبع تصویری

وجود 8 ورودی DVI-I با پشتیبانی از DVI، HDMI، VGA و CVBS امکان دریافت چندین نوع سیگنال دیجیتال و آنالوگ را فراهم می‌کند. FPX500 همچنین قادر است 8 تصویر مشابه یا متفاوت را به‌طور همزمان روی صفحات متصل نمایش دهد.

ویدئووال‌های نیازمند مدیریت و نظارت نرم‌افزاری

در پروژه‌هایی که مشاهده همزمان سیگنال‌های ورودی و خروجی و تنظیم بصری چیدمان اهمیت دارد، قابلیت کنترل از طریق اترنت، نرم‌افزار BeingHD و عملکرد WYSIWYG امکان مدیریت ساختار نمایش را فراهم می‌کنند.



مشخصه	اطلاعات
مدل	FPX500
نوع محصول	کنترلر ویدئووال
نمایشگرهای قابل اتصال	تا 12 عدد LCD یا DLP
تعداد ورودی	8xDVI-I
سیگنال‌های پشتیبانی‌شده توسط DVI-I	DVI / HDMI / VGA / CVBS
تعداد تصاویر قابل نمایش همزمان	8 تصویر
نوع سیگنال تصاویر همزمان	مشابه یا متفاوت
تنظیم تصویر	تنظیم مستقل اندازه، مکان و رابطه ساختاری هر تصویر
نرخ پردازش تصویر	60 هرتز
فناوری اتصال هوشمند	CrossInt
فناوری قفل ماژول‌های نمایشگر	FST
نگاشت درگاه خروجی	پشتیبانی می‌شود
تعداد درگاه خروجی ذکرشده	12 درگاه خروجی
پیش‌نمایش سیگنال ورودی	پشتیبانی می‌شود
پیش‌نمایش تصویر خروجی	پشتیبانی می‌شود
پروتکل کنترل و نظارت	اترنت
نرم‌افزار	BeingHD
عملکرد نرم‌افزاری	WYSIWYG
تنظیم بدون نصب نرم‌افزار	از طریق کلیدها و صفحه‌نمایش رنگی پنل جلویی
انتقال یکپارچه سیگنال	پشتیبانی می‌شود
حالت انتقال	محوشدن یا تغییر فوری یکپارچه
حذف هنگام تعویض سیگنال	قاب سیاه، صفحه آبی و غیره

FPX500 برای پروژه‌ای قابل بررسی است که به اتصال حداکثر 12 نمایشگر LCD یا DLP و مدیریت همزمان حداکثر 8 تصویر نیاز دارد. در انتخاب این کنترلر، تعداد نمایشگرها و تعداد منابع تصویری پروژه باید با ظرفیت‌های ذکرشده برای دستگاه تطبیق داده شوند.

نوع سیگنال منابع نیز اهمیت دارد. FPX500 دارای 8 ورودی DVI-I است که بر اساس مشخصات ارائه‌شده از DVI، HDMI، VGA و CVBS پشتیبانی می‌کنند.

در پروژه‌هایی که چیدمان فیزیکی نمایشگرها با ترتیب منطقی خروجی‌ها یکسان نیست، قابلیت نگاشت درگاه خروجی نیز باید مورد توجه قرار گیرد. همچنین اگر مدیریت بصری و پیش‌نمایش ورودی و خروجی موردنیاز باشد، امکان کنترل از طریق اترنت و نرم‌افزار BeingHD از قابلیت‌های قابل بررسی این مدل است.

سؤالات متداول درباره FPX500

کنترلر ویدئووال FPX500 از چند نمایشگر پشتیبانی می‌کند؟

FPX500 از اتصال دلخواه تا 12 عدد نمایشگر LCD یا DLP پشتیبانی می‌کند.

FPX500 چند ورودی تصویر دارد؟

این کنترلر دارای 8 ورودی DVI-I است که بر اساس مشخصات ارائه‌شده می‌توانند سیگنال‌های DVI، HDMI، VGA و CVBS را دریافت کنند.

آیا FPX500 می‌تواند چند تصویر را همزمان نمایش دهد؟

بله. FPX500 می‌تواند به‌طور همزمان 8 تصویر با سیگنال‌های مشابه یا متفاوت را روی صفحات متصل‌به‌هم نمایش دهد. اندازه، مکان و رابطه ساختاری هر تصویر نیز به‌طور مستقل قابل تنظیم است.

نرخ پردازش تصویر FPX500 چقدر است؟

این کنترلر پردازش کامل تصویر با نرخ 60 هرتز را ارائه می‌دهد.

آیا برای تنظیم FPX500 نصب نرم‌افزار ضروری است؟

برای تنظیم سریع دستگاه خیر. امکان انجام تنظیمات با کلیدها و صفحه‌نمایش رنگی پنل جلویی بدون نصب نرم‌افزار وجود دارد. همچنین برای نظارت و کنترل نرم‌افزاری، نرم‌افزار BeingHD و ارتباط اترنت در اطلاعات محصول ذکر شده‌اند.

آیا FPX500 امکان پیش‌نمایش ورودی و خروجی را دارد؟

بله. این کنترلر از پیش‌نمایش همزمان سیگنال‌های ورودی و تصاویر خروجی پشتیبانی می‌کند و این قابلیت از طریق نرم‌افزار BeingHD نیز قابل استفاده است.

برای انتخاب کنترلر مناسب ویدئووال پروژه خود نیاز به بررسی فنی دارید؟

برای بررسی FPX500 متناسب با تعداد نمایشگرها، منابع ورودی و چیدمان ویدئووال پروژه، با کارشناسان فروش و فنی تماس بگیرید و استعلام قیمت دریافت کنید.
